6 – µ réseau


→ en chantier


µ réseau est désormais le réseau sur lequel je travaille actuellement. Il remplace le précédent réseau PR (voir wagon anciens réseaux). Etant encore plus petit que ce dernier, il est donc plus facilement logeable mais ses possibilités d’exploitation sont aussi plus réduites. L’élaboration de ce concept réside dans la conjonction de plusieurs situations passées, présentes et futures :

  • Je suis obligé de tenir compte de mon avancée dans l’âge et du besoin de préserver ma santé concernant, notamment, la capacité à forcer ou à porter des charges lourdes sans risquer un mal de dos (or PR pesait 20kg, son pliage ou dépliage et, plus encore, sa manutention présentaient un risque non négligeable)
  • Les travaux sur le réseau PR s’étaient éternisés, du fait, par exemple, de certaines tergiversations à propos de choix techniques, ceci ayant un certain retentissement moral (2 années perdues dans le développement d’une commande de secours PRCA en logique câblée et, finalement abandonnée à cause d’une mise au point trop chronophage)
  • Je dois me préparer à un possible nouveau déménagement avec, cette fois-ci, l’impossibilité de disposer d’une chambre du train« (pièce exclusivement dédiée à l’installation d’un réseau…) ; ce nouveau réseau étant très petit, il sera plus facile à ranger.

Après avoir pensé, dans un premier temps, réaliser un réseau basé sur le schéma de la ligne secondaire du réseau PR (c’est à dire un » Y  » à 3 cantons avec un seul aiguillage et 3 terminus permettant le va-et-vient alternatif de 2 convois) , j’ai finalement opté pour une solution encore plus simpliste et prenant encore moins de place. Ainsi, µ réseau ressemble plus à un diorama qu’à un véritable réseau. Comme pour le réseau PR, µ réseau représente une gare imaginaire que j’ai nommée Serre-Ponçon, mais dans un contexte différent (voir wagon Serre-Ponçon / wagonnet adaptation / lorry adaptation µ réseau).

Cela est bien minimaliste mais j’aurais, au moins, quelque chose d’animée à montrer quand quelqu’un me demandera « Et alors, ton train, il en est où ? ». A l’avenir, je pourrais ainsi toujours disposer d’un réseau pour me rappeler, si besoin était, mon vécu de ferrovipathe, même si je ne dispose plus que d’un espace restreint. Par contre la présence d’un convoi unique sur ce pseudo-réseau nécessitera, pour varier le spectacle, d’avoir à portée de main la mallette contenant les convois pouvant y circuler (voir ci-dessous wagonnet exploitation / lorry matériel roulant).

Haut de page


Le µ réseau est constitué d’un simple tronçon de voie rectiligne d’environ 85cm de long sur lequel un unique convoi ultra-court ne peut faire que des va-et-vient entre une partie cachée dans un tunnel (environ 40cm) et une partie visible avec une petite gare terminus (également environ 40cm), sachant que cet unique module pourra prendre place, en ordre de marche, dans la vitrine d’un meuble bibliothèque existant.

En fait, j’ai réutilisé l’infrastructure en L du réseau-test ainsi que son alimentation (alim-test) datant de la première époque de l’utilisation du JAO Système (pilotage du réseau PRCI MINI). J’avais conçu cela en 2004 pour tester aussi bien les cartes JAOALIM (voir wagon anciens réseaux / wagonnet PR / lorry PRCI « matériel… ») que les engins moteurs. Ce réseau-test a traversé les âges, puisqu’il a été utilisé jusqu’à l’abandon du réseau PR en 2023 (voir wagon anciens réseaux / wagonnet PR / lorry équipements).

Des adaptations ont tout de même été nécessaires :

  • Après l’avoir complètement dépouillé de tout son équipement, le plan de roulement et le fond vertical du réseau-test sont inversés ; la voie du µ réseau est donc posée sur la partie la plus étroite du L, la partie la plus large devenant le fond de décor vertical intégrant l’ouverture servant de poignée de transport.
  • Pour pouvoir tenir aussi bien dans la vitrine de la bibliothèque que dans celle du secrétaire-atelier (ce dernier datant de ma rentrée au collège…), la structure est raccourcie de quelques centimètres pour obtenir une longueur maximale de 85,3cm
  • Au niveau du connecteur bleu 10 de sortie de l’alim-test, la tension traction variable présente était uniquement celle en aval de l’inverseur manuel de polarité (-T / +T) ; compte tenu du fait que l’inversion du sens de marche sur µ réseau est gérée par un automatisme installé à demeure sur µ réseau, pour éviter toute manipulation intempestive de l’inverseur de l’alim-test, le câblage d’une de ses bornes du connecteur bleu 10 de sortie est modifiée pour fournir la tension traction en amont de l’inverseur (0V / T).

Haut de page


→ en chantier

→ en chantier

L’alimentation du µ réseau est constituée par de l’alim-test qui avait été réalisée pour les besoins du réseau PR pour servir soit avec la commande manuelle PRCM, soit avec le réseau-test (voir wagon anciens réseaux / wagonnet PR / lorry équipements et PRCM). Son schéma est présenté ci-dessous, mais est aussi présent en partie basse du schéma général de l’électronique (voir lorry suivant). → en chantier

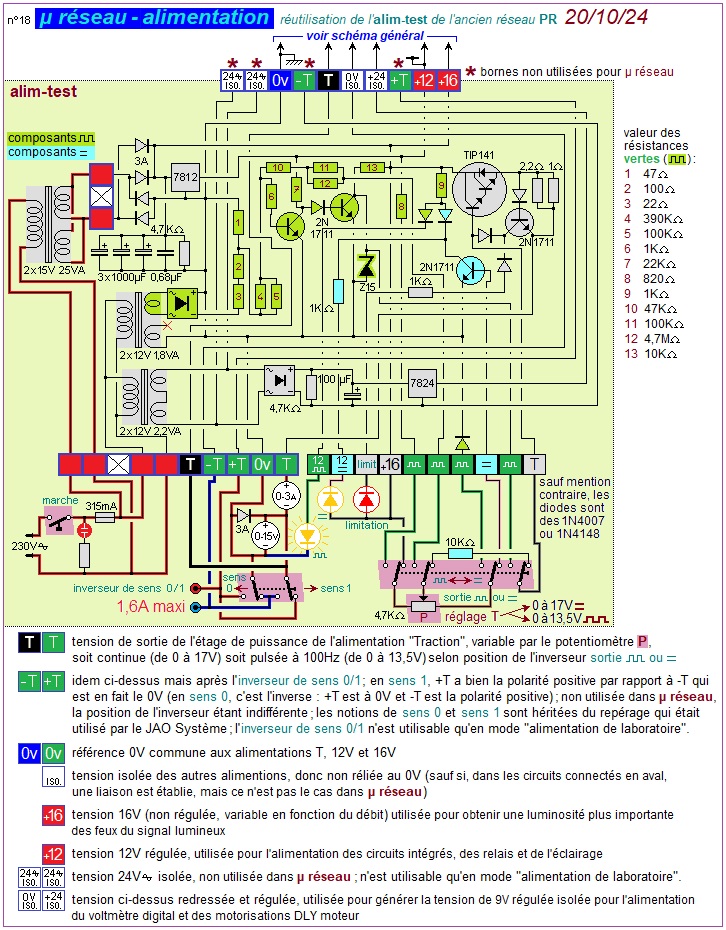

Schéma de l’alim-test seule, comportant la modification remplaçant, sur son connecteur bleu 10 de sortie, une tension 12V~ par la tension T.

Les premiers travaux relatifs au nouveau µ réseau ont concerné le dessin de son schéma électrique . Le schéma est inspiré de l’alim-test et du réseau-test déjà existants. Plusieurs versions sont étudiées selon la fonctionnalité qui sera utilisée pour valider le changement de sens chaque fois que l’unique convoi en circulation arrive au butoir :

  • avec ou sans zones d’arrêt protégées par diodes
  • avec ou sans détections de présence devant les butoirs
  • en cas d’emploi de systèmes de détection de présence, soit au moyen de contact sur la voie, soit au moyen de détection par infrarouge

Pour le moment, le choix définitif de la fonctionnalité n’est pas encore fait. Divers essais sont toujours en cours.

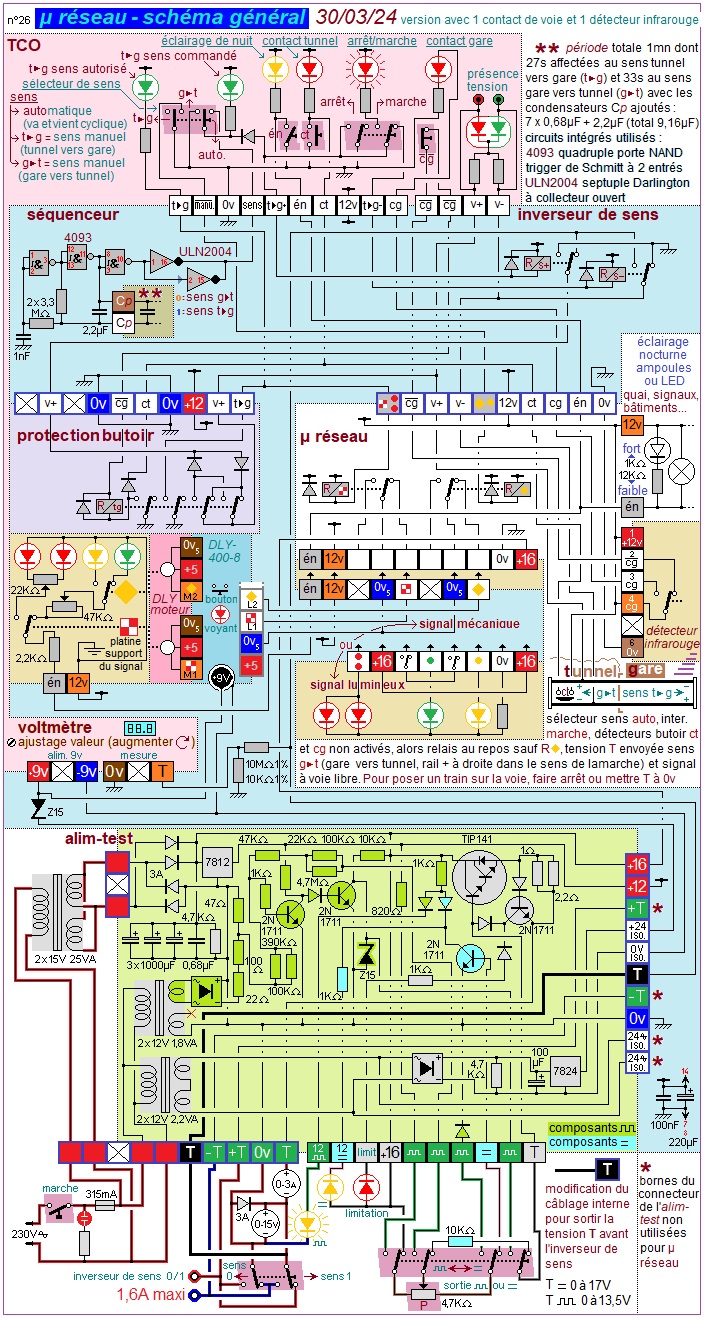

Schéma de µ réseau dans une version d’étude datant du 30/04/24, avec 2 principales options ; l’une est constituée par une détection mixte (présence à la fois d’un contact de voie dans un sens et d’un détecteur infrarouge pour l’autre sens) et l’autre par l’interchangeabilité du signal (signal mécanique ou lumineux). Il est prévu d’utiliser des sous-ensembles déjà réalisés et n’ayant à subir que de petites modifications (le séquenceur avec ajout de condensateurs pour augmenter la durée de la période des va-et-vient, l’alim-test avec ajout d’une liaison supplémentaire pour disposer de la tension Traction sans inversion, le voltmètre digital (récupéré de l’ancien rack PRCA disparu), un détecteur à infrarouge précédemment installé aux extrémités de la ligne secondaire de l’ancien réseau PR.

Comme il n’y a pas d’aiguillage, les seuls accessoires sont un signal en sortie de gare (« autorisant » de départ d’un train) et quelques point d’éclairage nocturne. Concernant le signal, je n’ai pas encore décidé définitivement si ce sera un signal mécanique ou un signal lumineux, fixe ou interchangeable (le schéma ci-dessus tient compte des 2 possibilités) mais, dans un cas comme dans l’autre, j’ai prévu 3 indications possibles : voie libre et carré selon le sens de circulation (en mode automatique) et l’avertissement présenté au lieu de voie libre en fonctionnement manuel.

A cela, s’ajoute le boîtier d’alimentation électrique amovible (qui est en fait l’alim-test déjà utilisée depuis longtemps) et un semblant de TCO permettant l’arrêt / marche (pour la pose / dépose du matériel roulant), le réglage fin de la vitesse (forcément très lente) grâce au voltmètre digital, la visualisation du sens de marche et de l’état des capteurs au moyen de plusieurs LED.

→ en chantier

Haut de page


→ en chantier

Haut de page


L’exploitation offrira donc un spectacle réduit à la vision du train qui sort du tunnel, s’arrête dans la gare, y stationne un certain temps puis redémarre en sens inverse pour aller se cacher quelques instants dans le tunnel avant de réapparaitre, et ainsi de suite. → en chantier

→ en chantier

Pour le spectateur, l’exploitation réduite devra être compensée par une décoration et une illumination qui devra être très soignée…

→ en chantier

Les convois, qui pourront circuler sur le µ réseau, devront avoir une longueur maximum de 30 à 32cm (HO). La conséquence évidente est que ces convois ne pourront être constitués que par un autorail monocaisse ou une loco courte attelée à un wagon tout aussi court, voire une locomotive à vapeur circulant haut-le-pied (par exemple un engin préservé par une association qui procède à des essais après une révision…). J’ai complètement remanié le rangement du matériel roulant répondant à ces critères en le regroupant dans la plus petite des 3 valises.

Il s’agit de la valise composée des compartiments 5 et 6 comportant chacun 7 rangements de 80cm de long (longueur totale utile 11,20m). Actuellement (27/08/24), dans cette valise 5 / 6 sont rangés 30 engins moteur et 34 wagons. Les dimensions hors tout de la valise sont 0,84 x 0,52 x 0,10m, pour un poids d’environ 19Kg (pleine).

Du fait des caractéristiques de cette valise (lourde, poids pas forcément bien réparti, contenu fragile…) avant de la manutentionner, il convient d’appréhender les mesures à prendre pour éviter un mal au dos. De plus, elle doit impérativement rester soit à plat (obligatoire pour l’ouvrir, et « à l’endroit », c’est à dire le compartiment 5 au-dessus du compartiment 6, pour éviter toute dégringolade du contenu au moment de l’ouverture), soit verticale (poignée impérativement en haut) pour le transport et le stockage. Pour préserver le matériel contenu il faut absolument éviter les positionnements « à l’envers » de ce qui vient d’être décrit.

D’une manière générale il ne faut pas que la valise subissent de chocs brutaux qui
pourraient, par exemple, endommager des attelages ou des tampons. Avant de l’ouvrir et de déverrouiller les 4 fermoirs, il faut vérifier qu’elle est bien positionnée à plat tel que décrit ci-dessus. Avant de la refermer, il convient de vérifier que le matériel est rangé correctement avec ses roues dirigées vers la charnière et que rien ne risque de gêner la fermeture (quelque chose qui dépasserait pourrait être cassé…). Avant de la redresser, il faut s’assurer que les 4 fermoirs sont bien verrouillés fermés.

Quant aux cartons de couches, (contenant les boites d’origine du matériel) leur poigné en plastique (quand elle existe encore) devenant cassante, il faut être prudent dans les manipulations, notamment avec ceux qui contiennent des boîtes pleines et qui sont donc plus lourds

Le devenir des 2 autres valises (compartiments 1 à 4) reste incertain (voir wagon anciens réseaux / wagonnet PR / lorry matériel roulant). Leur contenu a lui aussi été modifié et ne comprend maintenant quasiment que du matériel ne pouvant pas circuler sur le µ réseau (trop long…) ou inutile (en plusieurs exemplaires…).

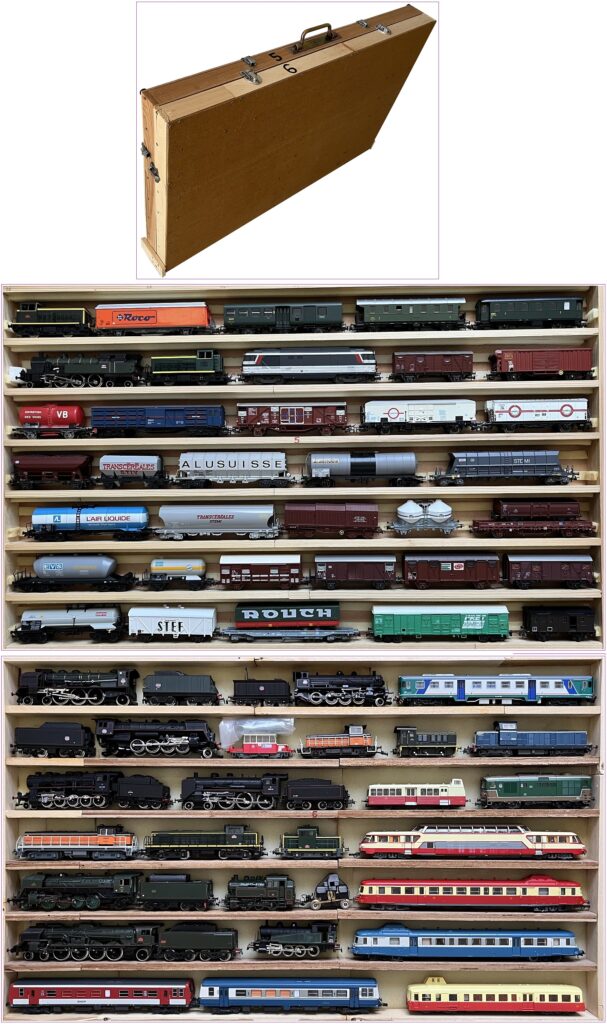

De haut en bas : – la valise 5 / 6 fermée (11/05/22)
– le compartiment
5 avec surtout des wagons (25/08/24)
– le compartiment
6 avec surtout des engins moteur (25/08/24)

→ en chantier


ligne
Motorisé
Remorqué
marqueréférenceessieux
bogies
désignation / remarquesboîte de couchesvalise
5 / 6
réglage
alim.
1RELECTROTREN13052frigo ancien « transfesa »65/
2RELECTROTREN1443K2plat (sans contener arcus logistic »)35/
3RELECTROTREN14502couvert moderne « transfesa »125/
4RELECTROTREN14702frigo moderne « transfesa »125/
5RELECTROTREN5100Bbétaillère bleu « transfesa »125/
6RELECTROTREN5404KBtrémie « EVS transpul »85/
7RELECTROTREN5448KBciterne « ermefer »35/
8RELECTROTREN5704Bminéralier « stemi »65/
9MEPME12.33.11020locotracteur Y640086
10RHORNBY7002fourgon marchandises
(sans feux rouges)
85/
11MJOUEF1166002 x Bset autorail X2200 rouge + remorque
(sans remorque)
36
12MJOUEF8241241vapeur 241P super détaillé Model-Train116
13MJOUEF8256231231K « pacific sud-est »126
14MJOUEF8273141vapeur 141R
(tender fuel petite capacité)
116
15MJOUEF827500141vapeur 141R Jouef-Club
(tender fuel grande capacité)
66
16MJOUEF8282140vapeur 140C tender 18C
(moteur tourne mais reste immobile !)
155
17MJOUEF8292040vapeur 040TA
(patine en marche arrière !)
126
18MJOUEF8501020locotracteur Y51130166
19MJOUEF850100020locotracteur Y51000 super détaillé Clarel (courroie cassée)155
20MJOUEF853000BBdiésel BB6648756
21MJOUEF86012 x Bautorail X3800 « picasso »116
22RJOUEF64952citerne VB nettoyeur de voie155/
23RJOUEF651700Bciterne « simotra »125/
24RJOUEF653300Bcouvert « fret sncf » vert125/
25RJOUEF654700Btrémie « transcéréales stemi »155/
26RJOUEF85252wagonnet de draisine
(la draisine elle-même a été jetée)
/6/
25MLILIPUT7872232vapeur 232TC
(moteur tourne mais reste immobile !)
155
28RLILIPUT243-50Btrémie « alusuisse »55/
29RLILIPUT2512citerne « frigen hoechst »65/
30MLIMA208204020locotracteur à bielles DE 20.00236
31MLIMA208257L2 x Bautorail X2100 bleu76
32MLIMA208578BBdiésel BB67376 « multiservice »75
33RLIMA3028132silo « omya »85/
34RLS MODELS140713« 3 pattes » 2ème cl. / fourgon (uniquement cette voiture du set de 4 voitures différentes)85/
35MMISTRAL21-02-S0022 x Bautorail X4207 « panoramique »56
36MR37HO410102autorail XBD5649 « FNC »86
37MREEMB-0352draisine DU6536
38MRIVAROSSIHR24872 x Bset de 2 autorails italiens ALn668
(sans le 2ème non motorisé)
146
39RRMA2062tombereau toit enroulable (kit monté)85/
40MROCO4118150vapeur 150C116
41MROCO4125A230vapeur 230G126
42MROCO04158ABBBB 63000126
43MROCO430102 x Bset autorail X2800 toit rouge
+ remorque (sans remorque)
56
44MROCO43373030030T vapeur (francisée…)86
45MROCO434892 x Bautorail X2800 bleu126
46MROCO435772locotracteur Y840036
47MROCO63437BBBB 63930 « arzens »36
48MROCO63450BBlocomotive diésel italienne D34576
49RROCO4201F2« boîte à tonnerre » 2ème classe
à plateforme
85/
50RROCO43022tombereau DB65/
51RROCO4312D2couvert blanc « stef »65/
52RROCO43152couvert ancien65/
53RROCO43272trémie « transcéréales »65/
54RROCO4335A2trémie charbon125/
55RROCO4365BBciterne « air liquide »55/
56RROCO4373C2couvert toit blanc65/
57RROCO43742couvert DB avec serre-frein65/
58RROCO43772couvert65/
59RROCO4395CBplat toit coulissant65/
60RROCO44315A2couvert « sernam »65/
61RROCO46357Bkangourou « rouch »65/
62RROCO464002nettoyeur (gomme) « roco clean »125/
63RSACHSENMODELLE740182voiture 2ème cl. (uniquement cette voiture du set comportant, d’origine, une 2ème voiture et un fourgon)85/
64M1 x Bbogie moteur seul pour test (provenant d’une ancienne locomotive mise au rebut)/6
Tableau du matériel roulant retenu pour circuler sur le µ réseau et rangé dans la valise 5 / 6 ;
classé par marque, en commençant par le matériel Motorisé, puis classé par n° de référence :
n° ligne : simple repérage dans la liste
Motorisé Remorqué : M pour matériel moteur, R pour matériel remorqué,
violet si défaillant
marque commerciale
référence : numéro figurant sur l’emballage d’origine du fabricant
essieux bogies : configuration des essieux

désignation / remarques : description succincte et informations complémentaires
boîte de couches : numérotation des cartons (réutilisation d’emballages vides de couches pour bébés datant des années 80, à cette époque, jugés très pratiques avec leur poignée) dans lesquels sont rangées les boîtes d’origine du matériel, en général vides
valise 5 / 6 : numérotation du compartiment de la valise en bois (construite par mes soins) pour ranger facilement le matériel roulant de manière à éviter les manipulations d’extraction puis de rangement dans les emballages d’origine souvent peu pratiques
réglage alim. : repère du réglage de l’
alim-test pour obtenir la faible vitesse adéquate (ne concerne que les engins Motorisés, restant à renseigner, après les essais de fonctionnement réel)

Les compositions « longues » (locomotives attelée à plusieurs voitures ou wagons, autorail avec remorque ou en UM…), telles qu’elles étaient prévues pour circuler sur l’ancien réseau PR, deviennent, évidemment, inutiles ici. Comme pour les équipements qui avaient été utilisés avec le JAO Système (rack JAO et son environnement), le matériel roulant concerné est donc « en disponibilité » en attendant des jours meilleurs ou une décision drastique (voir wagon anciens réseaux / wagonnet PR / lorries matériel roulant et PRCI « matériel… »)
